Aretační sada rozvodů VW T5, Touareg, Phaeton 2.5 / 5.0 TDI PD

Detailní popis produktu

Aretace rozvodů VW T5, Touareg a Phaeton – pro motory 2.5 a 5.0 TDI PD

Potřebujete přesně nastavit a zajistit rozvody motoru Volkswagen 2.5 TDI nebo 5.0 V10 TDI při opravě, kontrole časování nebo demontáži ozubených kol? Specializovaná aretační sada rozvodů MAGNUS je určena pro vybrané pětiválcové a desetiválcové dieselové motory Volkswagen se systémem čerpadlo-tryska (PD).

Sada nabízí přípravky pro zajištění vačkových hřídelů, polohování klikového hřídele a práci s ozubenými koly rozvodového mechanismu. Využití najde především při servisních operacích na vozidlech VW Transporter T5, Caravelle, Touareg a Phaeton.

Na rozdíl od běžných aretačních sad pro motory TDI s rozvodovým řemenem je tento přípravek zaměřen na specifickou konstrukci motorů 2.5 TDI R5 a 5.0 TDI V10 s ozubeným pohonem rozvodů.

✅ Hlavní výhody aretační sady rozvodů VW

• Pro motory 2.5 TDI PD a 5.0 V10 TDI PD – specializovaná výbava pro vybrané motorizace Volkswagen.

• Kompatibilita s VW Transporter T5, Caravelle, Touareg a Phaeton – podle konkrétního kódu motoru.

• Aretace vačkových hřídelů – pomáhá zajistit správnou polohu rozvodového mechanismu.

• Polohování klikového hřídele – speciální přípravky pro přesné ustavení při servisních pracích.

• Práce s ozubenými koly rozvodů – nástroje pro přidržení a manipulaci s odpovídajícími komponenty.

• Specializované servisní provedení – určeno pro mechaniky pracující s náročnějšími dieselovými motory Volkswagen.

• OEM referenční označení – možnost porovnání přípravků s předepsaným servisním nářadím výrobce vozidla.

🚐 Pro jaká vozidla je aretační sada vhodná?

Kompatibilní kódy motorů uváděné v dodavatelských a technických podkladech:

2.5 TDI PD: AXD, AXE, BAC, BLJ, BLK, BNZ, BPC, BPD, BPE.

4.9 / 5.0 V10 TDI PD: AYH, AJS, BLE, BWF.

Označení 4.9 a 5.0 TDI se v katalozích nářadí používá pro vybrané verze desetiválcových dieselových motorů.

Důležité: Kompatibilitu vždy ověřte podle konkrétního kódu motoru a servisní dokumentace. Samotný název vozidla nebo objem motoru nemusí být dostačující.

⚙️ Aretace vačkových a klikových hřídelů

Přesné časování rozvodového mechanismu je zásadní pro správnou funkci dieselového motoru.

Motory Volkswagen 2.5 TDI R5 a 5.0 TDI V10 používají specifickou konstrukci rozvodového pohonu prostřednictvím ozubených kol. Při demontáži a opětovné montáži jednotlivých součástí je nezbytné zachovat jejich předepsanou vzájemnou polohu.

Aretační sada MAGNUS umožňuje použití specializovaných přípravků pro:

• Nastavení požadované polohy vačkového hřídele.

• Zajištění a polohování klikového hřídele.

• Přidržení odpovídajících ozubených kol.

• Vybrané servisní operace při demontáži a montáži rozvodových komponentů.

• Kontrolu správného časování podle servisního postupu Volkswagen.

Správná aretace pomáhá předcházet chybám při montáži, které by mohly vést k poškození motoru.

🔩 Speciální přípravky a OEM referenční čísla

U tohoto typu motorů není vhodné nahrazovat specializované aretační nářadí improvizovanými pomůckami.

Sada MAGNUS je podle dodavatele určena pro práci s vačkovými a klikovými hřídeli a ozubenými koly rozvodového mechanismu.

V podkladech jsou uváděna následující referenční označení originálních servisních přípravků:

• T10193 – přípravek související s aretací vačkového hřídele.

• T10194 – další přípravek pro příslušnou variantu aretace vačkového hřídele.

• T10199 a T10199/1 – přípravky pro práci s ozubenými koly.

• T10225 – speciální nástroj pro otáčení klikovým hřídelem.

• T10226 – přípravek pro zajištění klikového hřídele.

• T10234 – další referenční servisní přípravek.

Upozornění: OEM označení slouží pro identifikaci a porovnání servisního nářadí. Neznamenají, že se jedná o originální výrobek Volkswagen. Přítomnost a konkrétní provedení jednotlivých ekvivalentů je vhodné ověřit podle dodané sady.

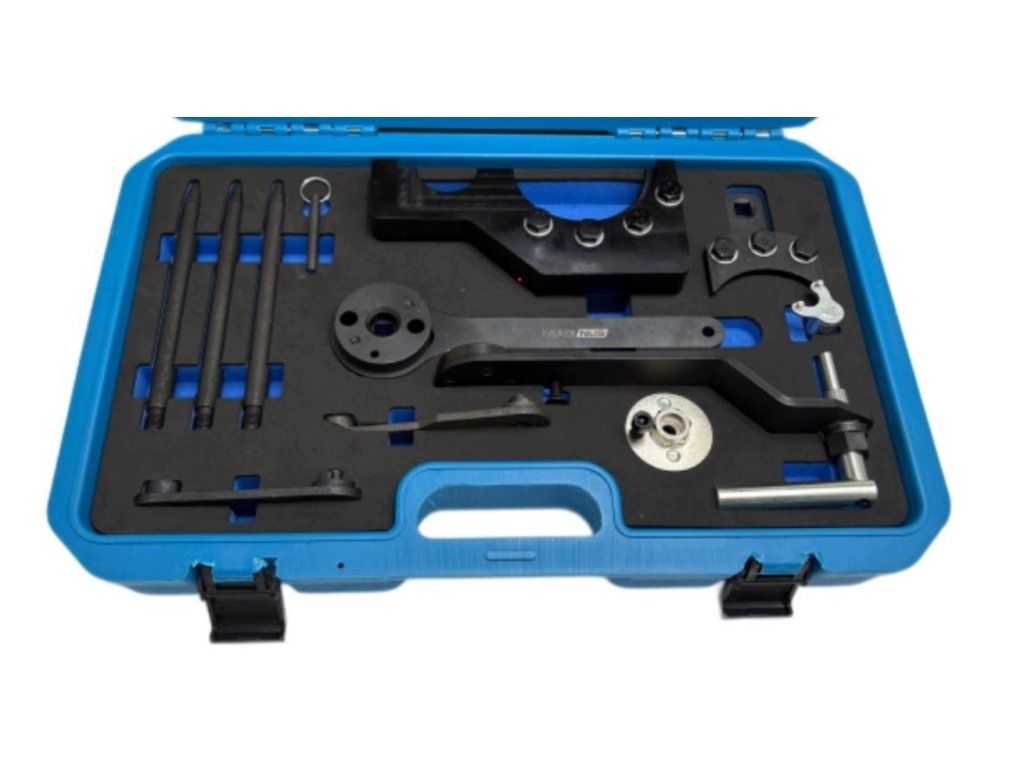

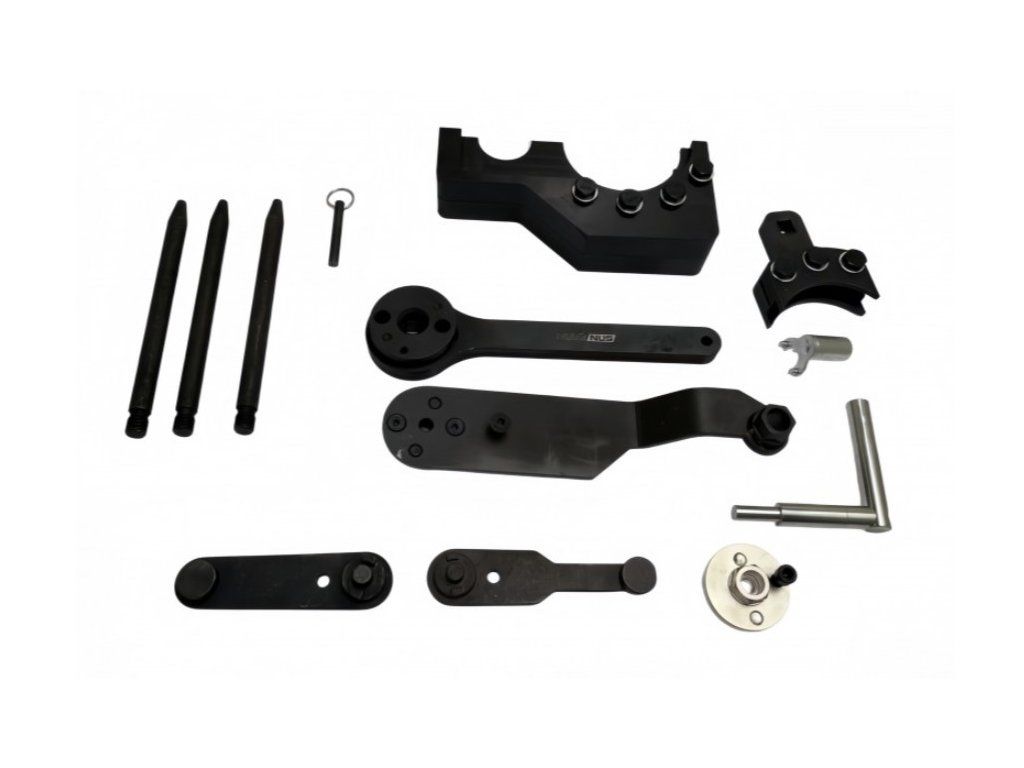

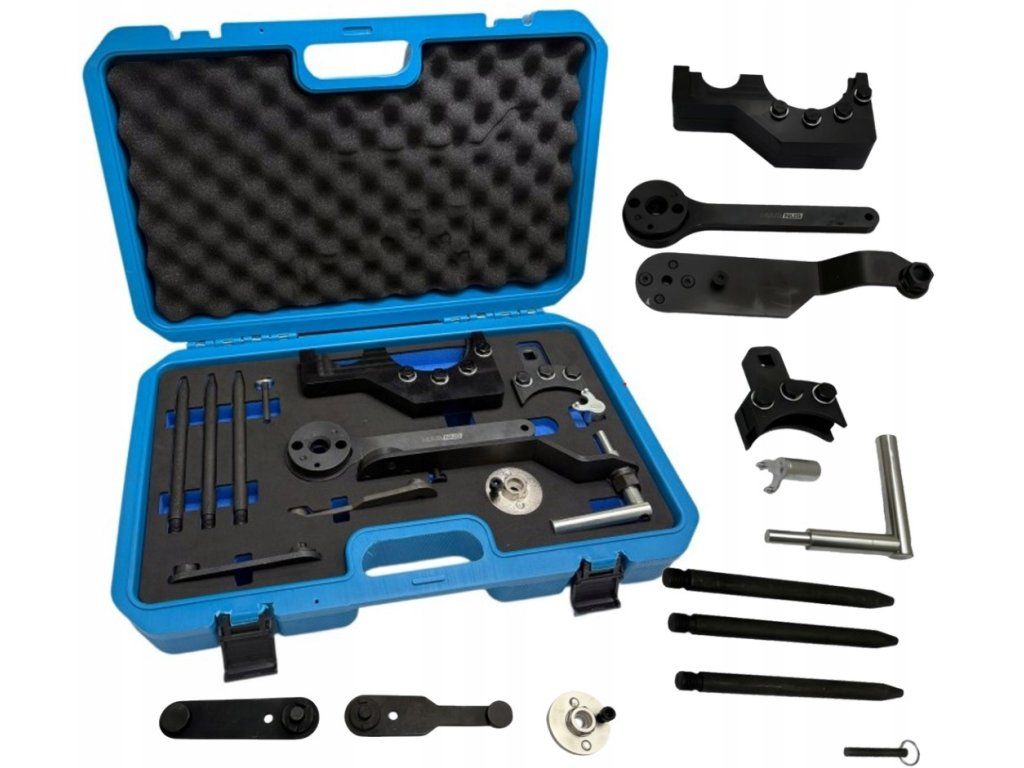

🧰 Obsah balení

Aretační sada MAGNUS obsahuje sestavu specializovaných nástrojů pro servis rozvodového mechanismu vybraných motorů Volkswagen TDI PD.

Funkčně zahrnuje:

• Přípravky pro aretaci a nastavení vačkových hřídelů.

• Přípravky pro polohování a zajištění klikového hřídele.

• Nástroje pro práci s ozubenými koly rozvodů.

• Speciální klíčové a přidržovací příslušenství.

Přesný počet jednotlivých kusů a jejich provedení dodavatel u tohoto konkrétního výrobku podrobně nerozepisuje. Proto doporučujeme před publikováním ověřit obsah podle skutečného balení.

🛠️ Jak správně používat aretační sadu rozvodů?

1. Ověřte kód motoru. Zkontrolujte přesné označení motorizace a předepsané servisní přípravky.

2. Připravte motor podle servisní dokumentace. Zajistěte vozidlo a vytvořte bezpečný přístup k rozvodovým komponentům.

3. Nastavte motor do požadované polohy. Postupujte podle přesného servisního postupu výrobce.

4. Použijte správné aretační nástroje. Zajistěte vačkové a klikové hřídele v předepsané poloze.

5. Proveďte potřebnou servisní operaci. Při práci s ozubenými koly dodržujte správný postup a pořadí montáže.

6. Zkontrolujte vzájemnou polohu rozvodových komponentů. Ověřte časování podle technické dokumentace.

7. Odstraňte všechny aretační přípravky. Před uvedením motoru do provozu dokončete veškeré předepsané kontroly.

Bezpečnostní upozornění: Nesprávné nastavení rozvodů může způsobit vážné mechanické poškození motoru. Aretační nástroje používejte pouze pro určené servisní operace. Pokud není výslovně uvedeno jinak, neslouží k zachycování vysokých utahovacích nebo povolovacích momentů.

❓ Často kladené dotazy (FAQ)

Pro které motory Volkswagen je sada vhodná?

Pro vybrané dieselové motory 2.5 TDI PD R5 a 4.9 / 5.0 TDI PD V10. Konkrétní použití se řídí kódem motoru a předepsanými servisními přípravky.

Je aretační sada vhodná pro VW Transporter T5 2.5 TDI?

Ano, pro vybrané motory T5, například AXD, AXE, BNZ, BPC, BPD nebo BPE. Před použitím je nutné ověřit konkrétní provedení.

Mohu přípravky použít na VW Touareg 5.0 V10 TDI?

Ano, sada je určena také pro vybrané desetiválcové motory Touareg. Rozhodující je přesný kód motoru a servisní postup.

Je sada vhodná také pro Volkswagen Phaeton V10 TDI?

Podle technických podkladů k této skupině přípravků ano, pro vybrané verze motoru V10 TDI. Před objednáním doporučujeme zkontrolovat kód motoru.

Jedná se o aretaci rozvodového řemene?

Ne. Motory 2.5 TDI R5 a 5.0 TDI V10 této konstrukční řady používají ozubený pohon rozvodů. Sada je určena pro příslušné servisní úkony tohoto mechanismu.

Obsahuje sada přípravek pro klikový hřídel?

Ano, dodavatel uvádí přípravky pro polohování klikového hřídele. Mezi referenčními čísly jsou také T10225 a T10226.

Je sada vhodná pro všechny motory 2.5 TDI?

Ne. Například starší pětiválcové motory 2.5 TDI jiné konstrukce mohou vyžadovat odlišné nářadí. Kompatibilitu je nutné ověřit podle kódu motoru.

📋 Technické údaje

🛠️ Praktická rada z dílny

Při výběru aretační sady pro Volkswagen T5 nebo Touareg je zásadní rozlišit motory 2.5 TDI PD s ozubeným pohonem od jiných motorů 2.5 TDI používajících odlišnou konstrukci rozvodů.

Stejný zdvihový objem motoru neznamená stejný rozvodový mechanismus ani stejné aretační nářadí.

Před každou opravou ověřte kód motoru a referenční čísla předepsaných servisních přípravků. U desetiválcových motorů V10 věnujte zvláštní pozornost kompletnosti sady a přesnému postupu nastavení časování.

Aretační sada MAGNUS pro VW T5, Touareg a Phaeton představuje specializovanou výbavu pro mechaniky provádějící servis náročnějších dieselových motorů Volkswagen TDI PD.
