Stahovák ventilových pružin s adaptéry a přísavkami, 9 dílů – MAGMA 010069NB-1

Detailní popis produktu

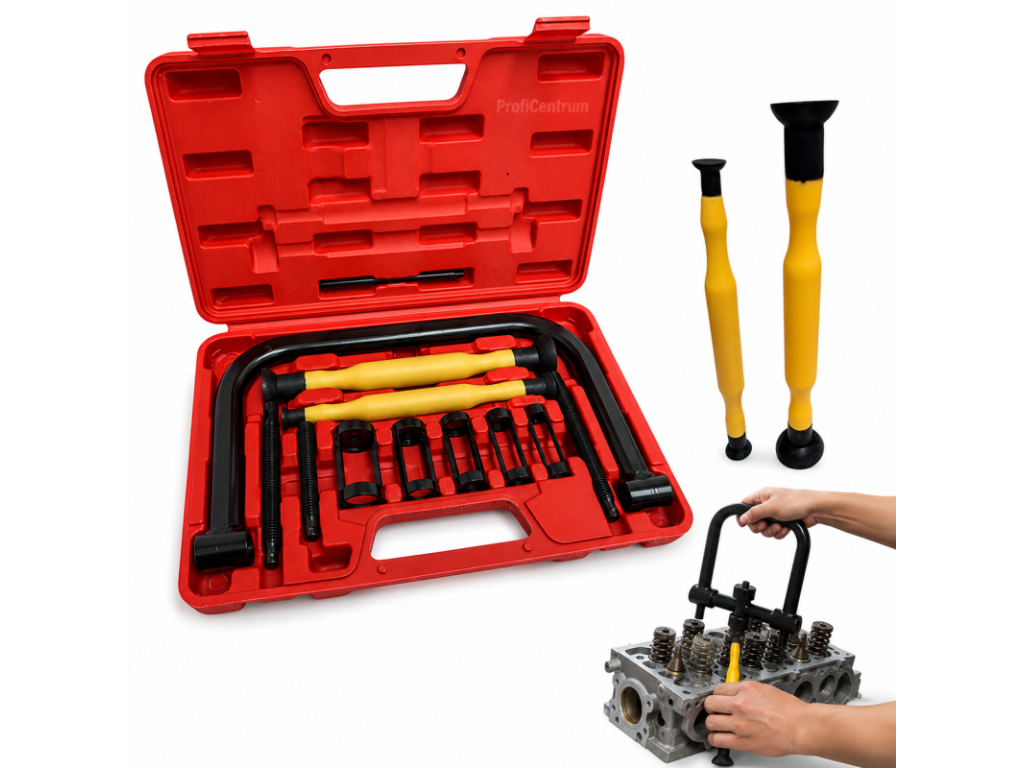

🔧 Stahovák ventilových pružin – MAGMA 010069NB-1

MAGMA 010069NB-1 je univerzální sada pro stlačení ventilových pružin při demontáži a montáži motorových ventilů během oprav a renovací hlavy válců.

Základem je mechanický stahovák, ke kterému lze podle konkrétního provedení ventilu a pružiny zvolit jednu ze tří závitových tyčí Ø12 mm a jednu z pěti výměnných přítlačných vložek.

Maximální rozevření přípravku činí 170 mm a výrobce uvádí použití pro ventilové pružiny o délce až 120 mm. Součástí balení je navíc sada přísavek pro ruční zabrušování ventilů při opravách hlavy válců✅ Hlavní výhody

• přípravek pro demontáž a montáž ventilů
• umožňuje bezpečněji stlačit ventilovou pružinu
• maximální rozevření 170 mm
• pro pružiny o délce až 120 mm
• 3 výměnné závitové tyče Ø12 mm
• délky tyčí 72 / 109 / 122 mm
• 5 výměnných přítlačných vložek
• délka každé vložky 45 mm
• různé velikosti vložek pro přizpůsobení ventilu a pružině
• součástí jsou přísavky na zabrušování ventilů
• vhodné pro opravy a renovace hlav válců
• mechanické provedení bez potřeby hydrauliky nebo pneumatického pohonu

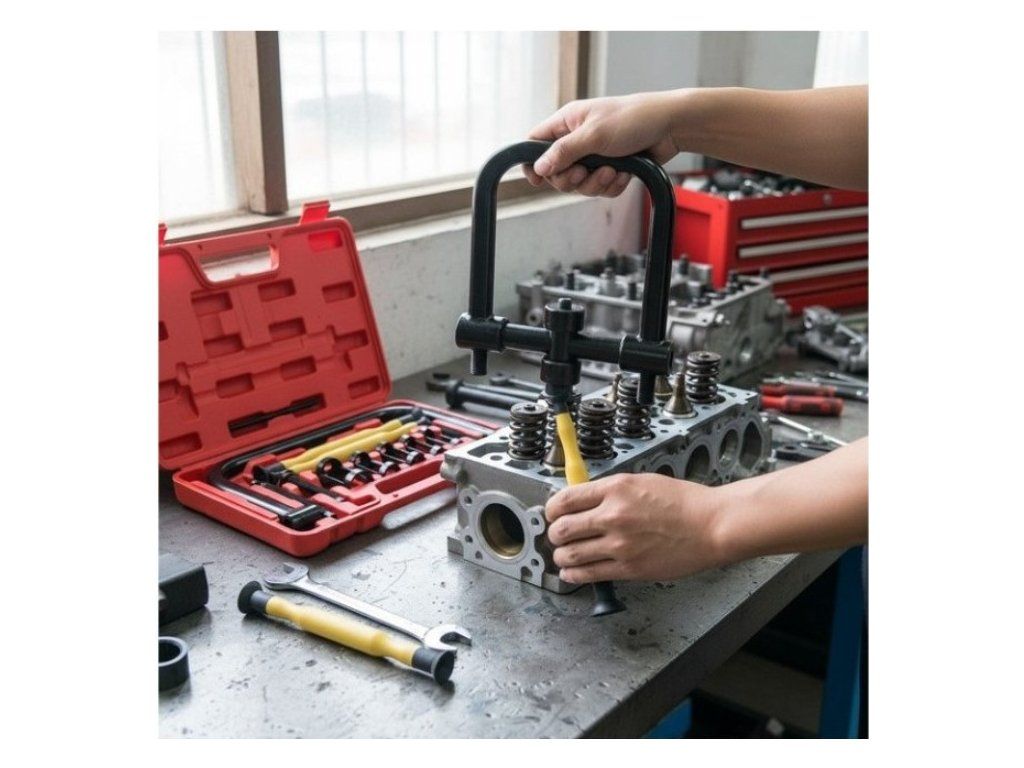

⚙️ K čemu stahovák ventilových pružin slouží

Před vyjmutím ventilu z hlavy válců je nutné stlačit jeho pružinu tak, aby bylo možné uvolnit pojistné klínky ventilu.

Přípravek působí mezi ventilem a miskou pružiny a umožňuje pružinu kontrolovaně stlačit. Po odstranění klínků lze tlak přípravku postupně uvolnit a pružinu, misku i samotný ventil demontovat.

Stejným způsobem se přípravek používá také při následné montáži.

Oproti improvizovanému stlačování pružiny umožňuje vhodně zvolený stahovák pracovat přesněji a s lepší kontrolou nad silně předepjatou pružinou.

🔩 Tři závitové tyče Ø12 mm

Sada obsahuje tři výměnné závitové tyče o průměru 12 mm:

• 72 × 12 mm
• 109 × 12 mm
• 122 × 12 mm

Rozdílné délky umožňují přizpůsobit sestavu konkrétní konstrukci hlavy válců a ventilového mechanismu.

📏 Pět výměnných vložek

Součástí jsou také 5 přítlačných vložek, každá o délce 45 mm.

Výrobce uvádí tyto velikosti:

• 30–27,5 mm
• 25–23,5 mm
• 23–21,5 mm
• 19–16,5 mm
• 16–13,5 mm

Díky několika rozměrům lze pracovní část stahováku lépe přizpůsobit různým velikostem ventilových pružin a jejich misek.

Před použitím je vhodné zvolit vložku, která správně dosedá na misku pružiny a současně ponechává dostatek prostoru pro vyjmutí nebo vložení pojistných klínků.

🧰 Maximální rozevření 170 mm

Stahovák má podle výrobce maximální rozevření 170 mm a je určen pro pružiny o maximální délce 120 mm.

Tyto dva údaje je vhodné před objednáním porovnat s konkrétní hlavou válců, zejména u méně běžných nebo rozměrnějších motorů.

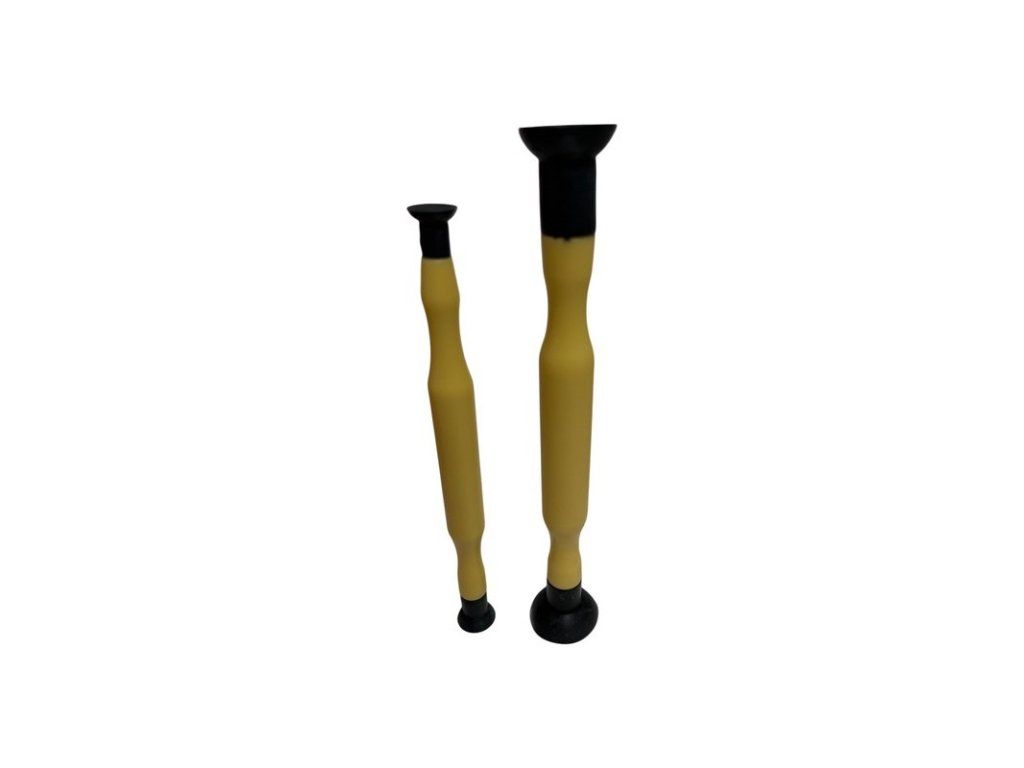

🔄 Přísavky pro zabrušování ventilů

Součástí produktu je také sada přísavek pro zabrušování ventilů, takže lze přípravek využít nejen při rozebrání ventilového mechanismu, ale také při následné renovaci dosedacích ploch ventilu a sedla.

Při ručním zabrušování se přísavka upevní na čistou hlavu ventilu a ventil se s vhodnou lapovací pastou střídavě otáčí mezi dlaněmi.

Cílem je vytvořit rovnoměrnou kontaktní plochu mezi ventilem a jeho sedlem. Správný postup a přípustné rozměry dosedací plochy je vždy vhodné ověřit podle servisní dokumentace konkrétního motoru.

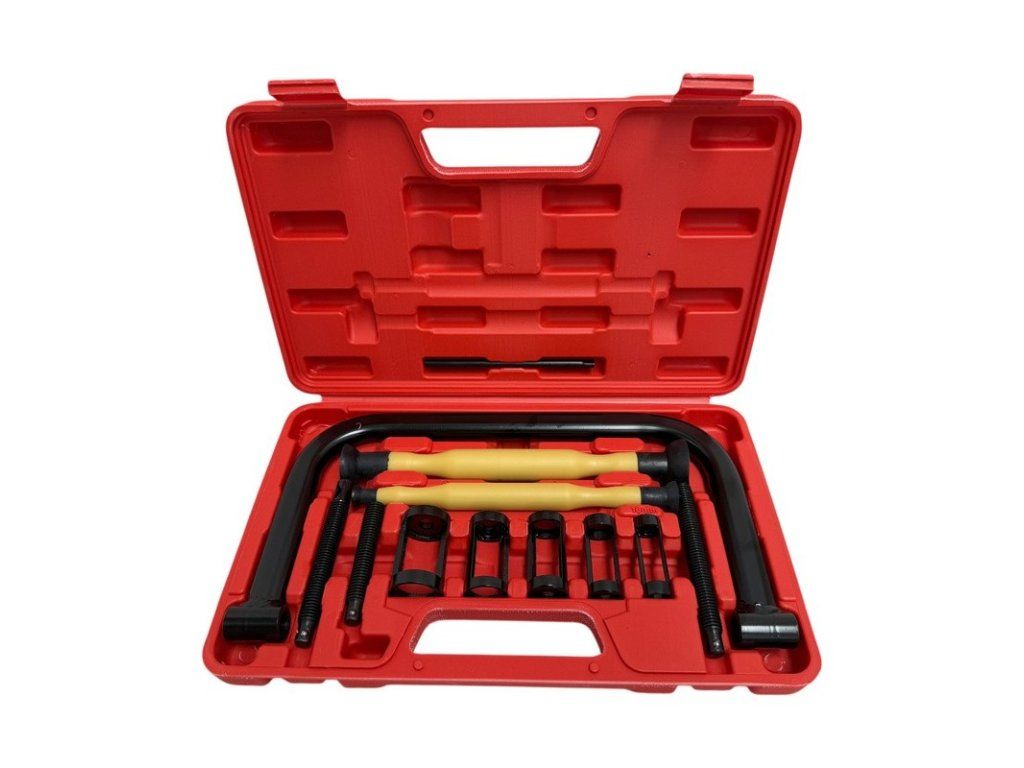

📦 Co sada obsahuje

• 1× stahovák ventilových pružin
• 3× závitová tyč Ø12 mm: 72 / 109 / 122 mm
• 5× přítlačná vložka, délka 45 mm
• vložky: 30–27,5 / 25–23,5 / 23–21,5 / 19–16,5 / 16–13,5 mm
• sada přísavek pro zabrušování ventilů

Výrobce produkt označuje jako 9dílnou sadu; devět hlavních částí tvoří stahovák, tři tyče a pět vložek, přičemž lapovací přísavky jsou uváděny jako další součást balení.

📋 Technické údaje

Typ: stahovák ventilových pružin / sada pro demontáž ventilů
Maximální rozevření: 170 mm
Maximální délka pružiny: 120 mm
Průměr závitových tyčí: 12 mm
Délky závitových tyčí: 72 / 109 / 122 mm
Počet přítlačných vložek: 5
Délka vložek: 45 mm
Rozměry vložek: 30–27,5 / 25–23,5 / 23–21,5 / 19–16,5 / 16–13,5 mm
Lapovací přísavky: ano
Katalogové číslo: 010069NB-1
EAN: 5908291611613
Značka: MAGMA

EAN, katalogové označení a technické rozměry shodně potvrzují výrobce MAGMA i Proficentrum.

🛠️ Praktická rada

Ventilová pružina je i při částečném stlačení silně předepjatá, proto před uvolněním klínků vždy zkontrolujte, že stahovák i přítlačná vložka sedí rovně a nemohou z pružiny sklouznout.

Pružinu stlačujte pouze tolik, kolik je nutné pro vyjmutí pojistných klínků. Při práci používejte ochranné brýle, protože při nesprávném usazení mohou drobné součásti ventilového mechanismu prudce vyskočit.

Při zabrušování ventilů se lapovací pasta nesmí dostat na dřík ventilu nebo do vedení ventilu; po dokončení je nutné všechny zbytky abraziva důkladně odstranit
