Sada hlavic na drážkované matice KM4–KM12, 1/2" a 3/4", 9 ks – SATRA S-9GNS

Detailní popis produktu

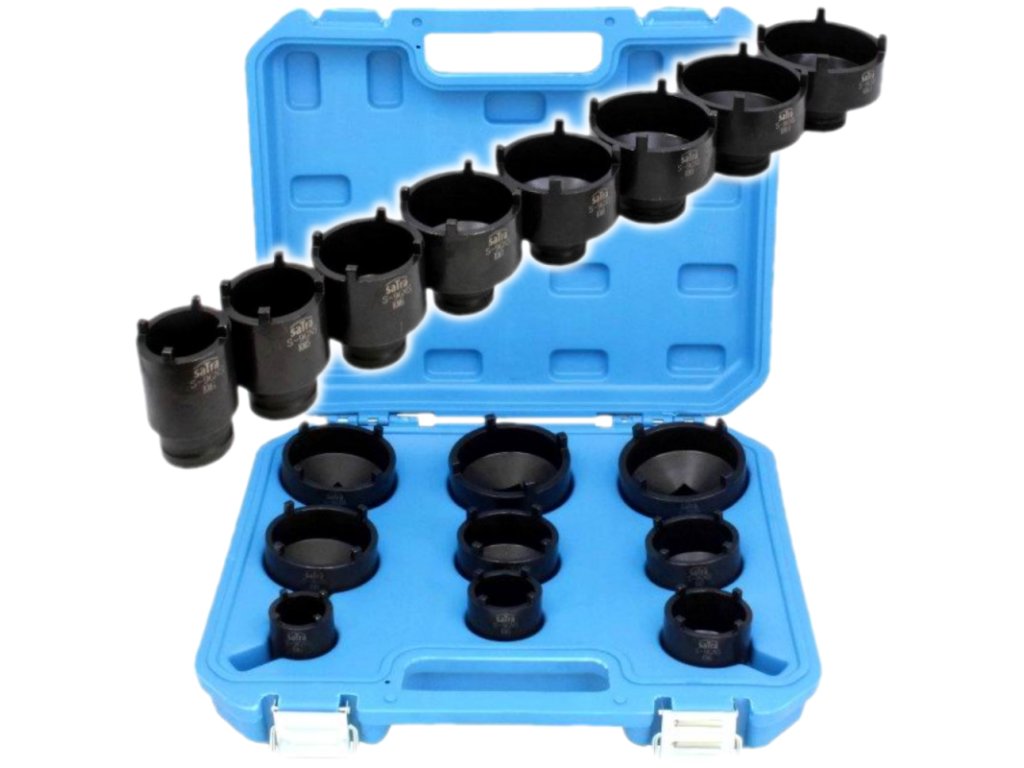

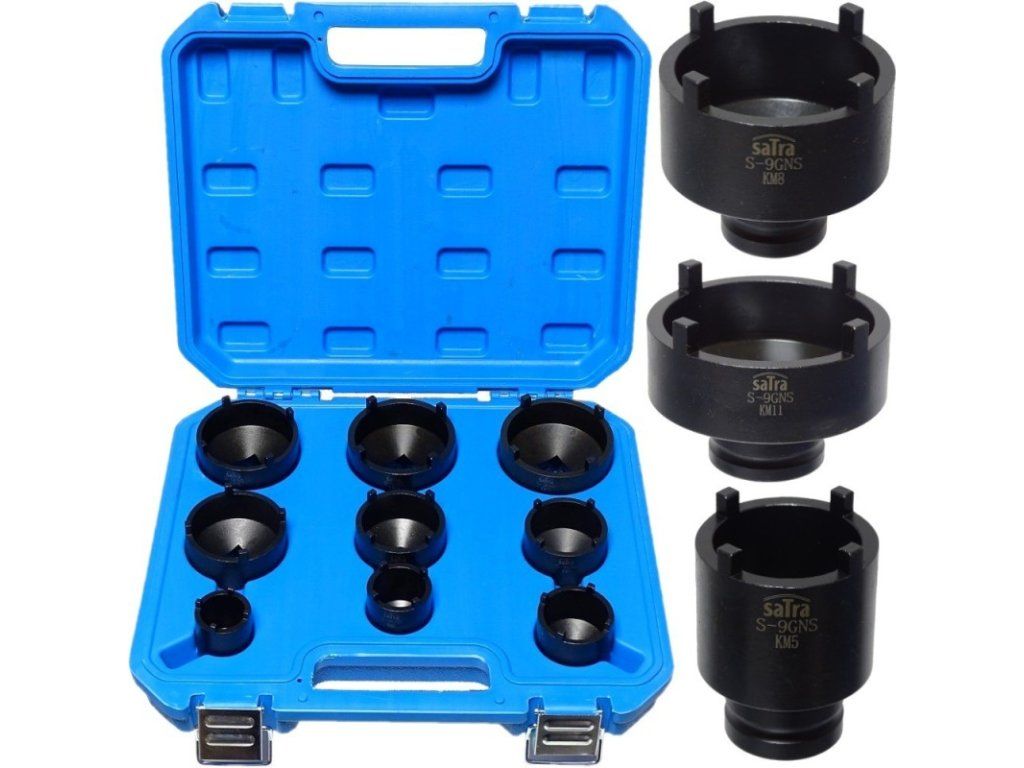

🔧 Sada hlavic na drážkované matice KM4–KM12 – SATRA S-9GNS

SATRA S-9GNS je 9dílná sada speciálních nástrčných hlavic určených pro povolování a utahování drážkovaných matic typu KM. Uplatní se zejména při montáži a demontáži ložisek, ozubených kol, nábojů a dalších součástí upevněných na hřídelích pomocí drážkovaných matic.

Hlavice mají speciální profil se 4 pracovními kolíky, které zapadají do vnějších drážek matice. Oproti improvizovanému povolování sekáčem nebo průbojníkem tak umožňují působit na matici kontrolovaněji a přesněji.

Rozsah KM4 až KM12 je rozdělen mezi pohony 1/2" a 3/4" podle velikosti hlavice. Všechny hlavice mají výšku 60 mm a jsou vyrobeny z chrom-vanadiové oceli Cr-V.

✅ Hlavní výhody

• sada 9 speciálních nástrčných hlavic
• rozsah KM4–KM12
• profil se 4 pracovními kolíky
• hlavice KM4–KM8 s pohonem 1/2"
• hlavice KM9–KM12 s pohonem 3/4"
• jednotná výška hlavic 60 mm
• materiál chrom-vanadiová ocel Cr-V
• pro drážkované hřídelové a ložiskové matice
• vhodné při montáži a demontáži ložisek a ozubených kol
• použití také na svěrných a stahovacích pouzdrech
• vhodné pro servis nákladních vozidel, stavebních strojů a průmyslové techniky
• umožňují přesnější práci než improvizované povolování matice úderovým nástrojem

Přesné rozdělení velikostí podle pohonu a 4kolíkový profil potvrzují údaje pro model S-9GNS.

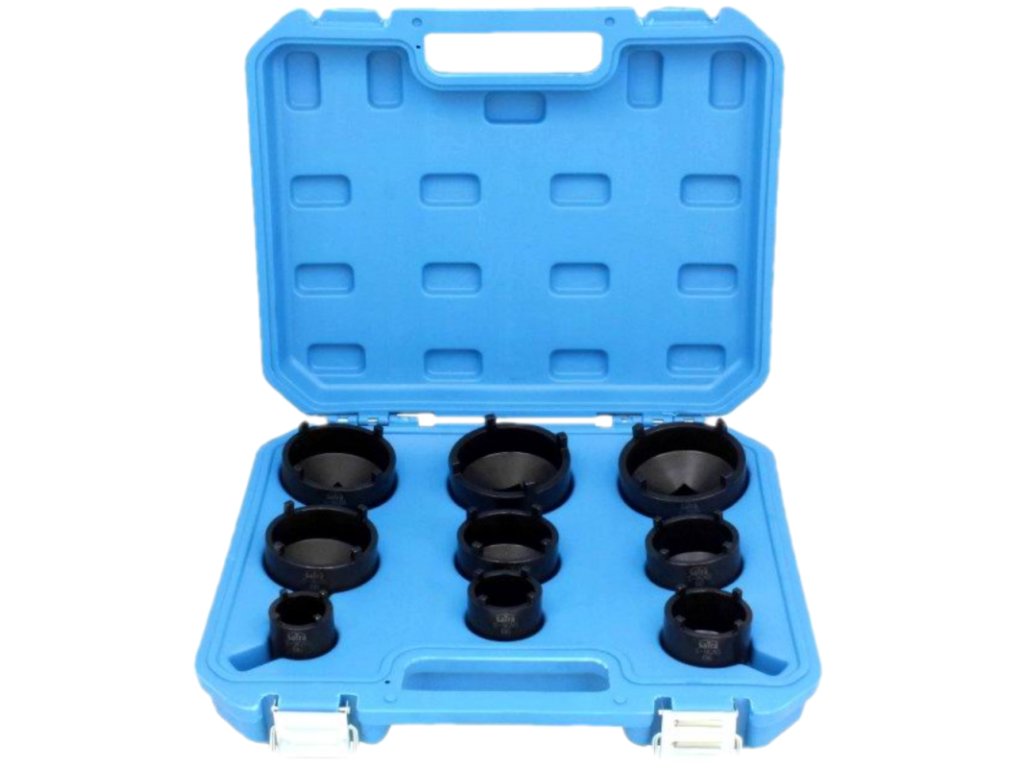

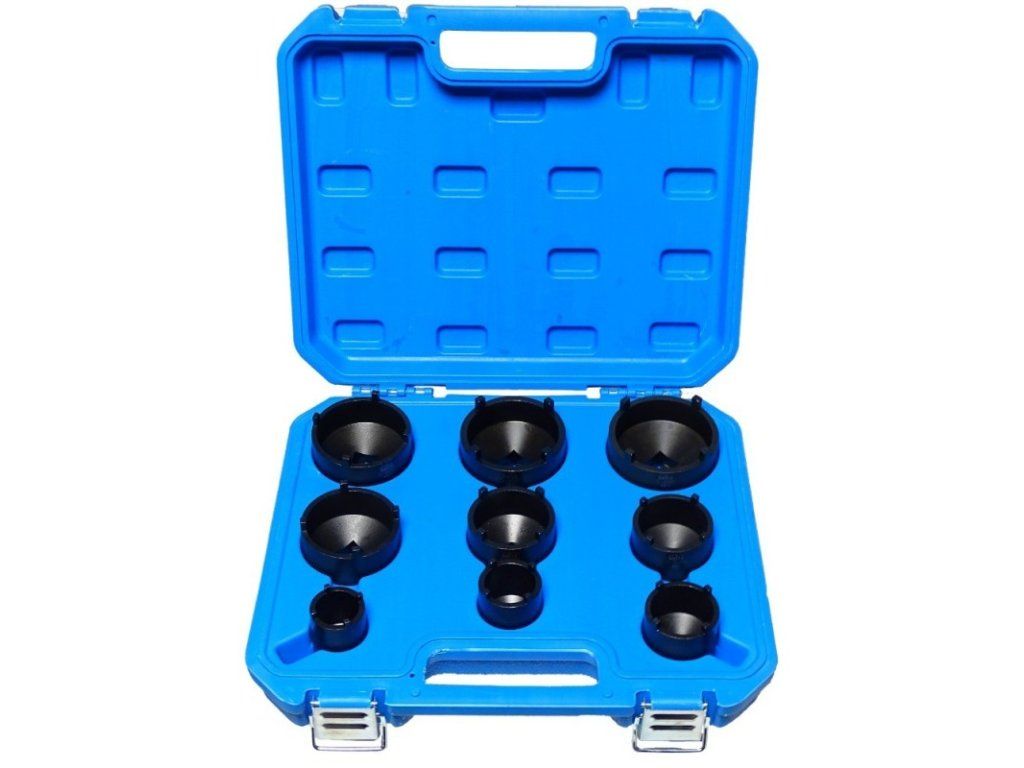

📦 Obsah sady

Pohon 1/2":

• KM4
• KM5
• KM6
• KM7
• KM8

Pohon 3/4":

• KM9
• KM10
• KM11
• KM12

Celkem tedy sada obsahuje 9 hlavic.

🔩 K čemu jsou matice KM

Drážkované matice typu KM se používají zejména na hřídelích, kde je potřeba axiálně zajistit ložisko, ozubené kolo nebo jinou strojní součást.

S podobnými maticemi se lze setkat například při:

• montáži a demontáži ložisek,
• opravách nábojů a hřídelových sestav,
• práci s ozubenými koly,
• montáži svěrných pouzder,
• práci se stahovacími pouzdry,
• servisu nákladních automobilů,
• opravách stavebních a pracovních strojů.

Sada je tedy určena především pro situace, kdy běžná šestihranná nástrčná hlavice není použitelná.

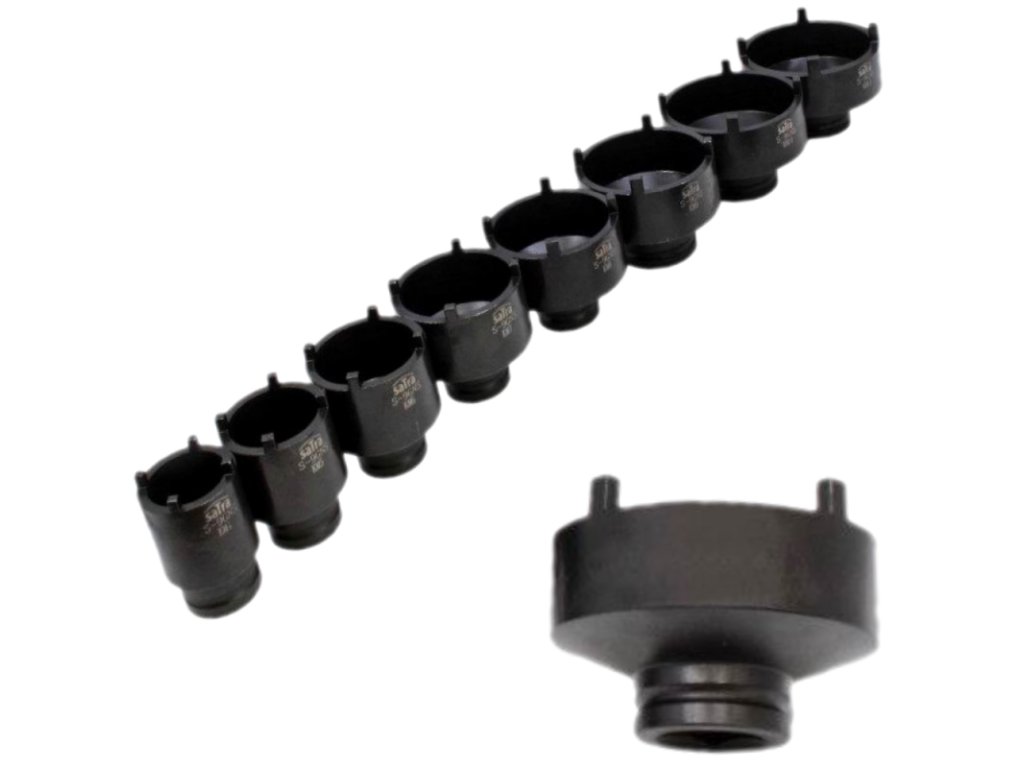

⚙️ 4kolíkový profil

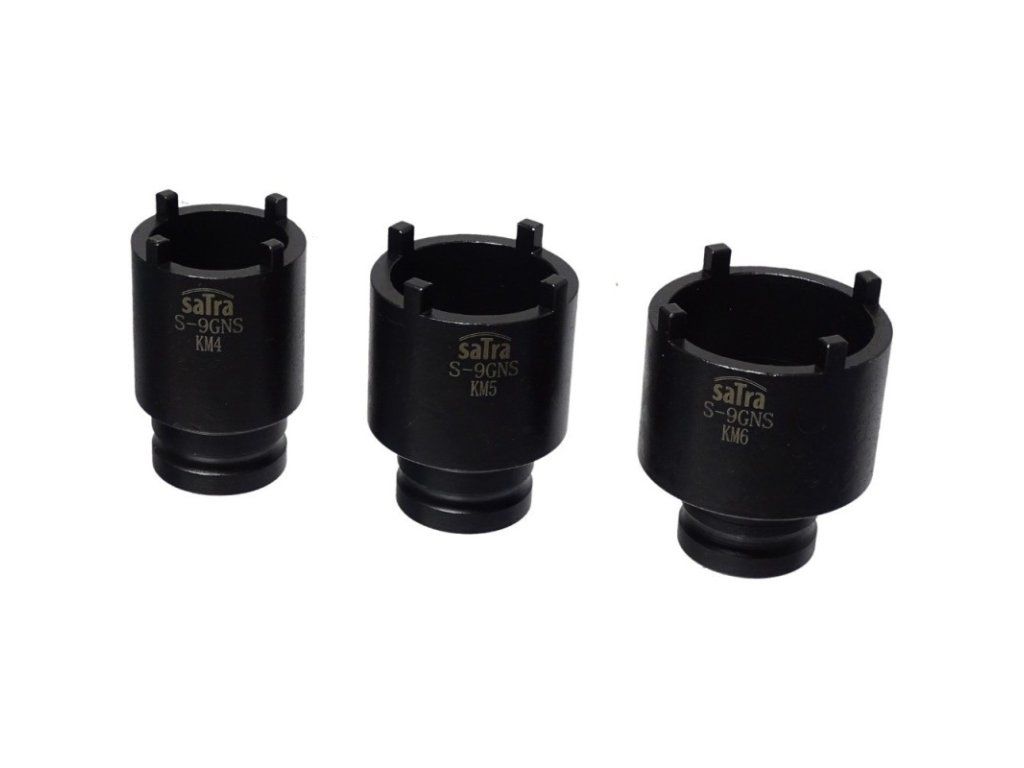

Každá hlavice používá 4 pracovní kolíky / zuby, které se zasunou do odpovídajících drážek na obvodu matice.

Při správně zvolené velikosti se síla rozloží současně do několika pracovních bodů, což je výrazně vhodnější než povolování matice údery do jediné drážky.

Před zatížením je důležité zkontrolovat, že:

• všechny čtyři kolíky správně zapadají,
• hlavice je nasazena rovně,
• odpovídá správnému rozměru KM,
• pracovní hrany matice ani hlavice nejsou poškozené.

🔧 Pohony 1/2" a 3/4"

Sada kombinuje dvě velikosti pohonu:

KM4–KM8 → 1/2"
KM9–KM12 → 3/4"

Toto rozdělení odpovídá rostoucí velikosti hlavic. U větších KM matic je použit robustnější 3/4" čtyřhran, který je vhodnější pro vyšší zatížení.

K pohonu lze použít například odpovídající:

• ráčnu,
• pevné vratidlo,
• momentový klíč,
• další ruční příslušenství správné velikosti.

Pro konečné utažení ložiskových nebo hřídelových matic vždy dodržujte servisní postup konkrétního stroje nebo vozidla.

💪 Chrom-vanadiová ocel Cr-V

Hlavice jsou vyrobeny z chrom-vanadiové oceli (Cr-V). Výška každé hlavice činí 60 mm.

Cr-V je běžně používaný materiál pro mechanicky namáhané ruční nářadí. U této sady je důležitá zejména pevnost pracovních kolíků, které přenášejí krouticí moment do relativně úzkých drážek matice.

🚚 Vhodné i pro nákladní a stavební techniku

Sada S-9GNS je určená mimo jiné pro práce na:

• nákladních automobilech,
• stavebních strojích,
• hřídelových sestavách,
• ložiskových uzlech,
• průmyslových a mechanických zařízeních.

Právě na větší technice se často používají rozměrnější KM matice, proto sada obsahuje i velikosti KM9–KM12 s pohonem 3/4".

📋 Technické údaje

Typ: sada hlavic na drážkované / hřídelové matice
Rozsah: KM4–KM12
Počet kusů: 9
Profil: 4 kolíky
Pohon: 1/2" a 3/4"
KM4: 1/2"
KM5: 1/2"
KM6: 1/2"
KM7: 1/2"
KM8: 1/2"
KM9: 3/4"
KM10: 3/4"
KM11: 3/4"
KM12: 3/4"
Výška hlavic: 60 mm
Materiál: chrom-vanadiová ocel Cr-V
Model: S-9GNS
Katalogové číslo: S-90069
EAN: 5905178773143
Značka: SATRA

🛠️ Praktická rada

Před povolováním drážkované matice nejprve důkladně očistěte její drážky a zvolte přesnou velikost KM. Všechny čtyři kolíky hlavice musí zapadnout současně a hlavice musí být vedena v ose matice.

U pevně utažené matice nepokračujte silou, pokud hlavice sedí pouze částečně – hrozí stržení hran drážek nebo poškození pracovních kolíků. Při montáži ložisek navíc nepoužívejte libovolný utahovací moment; nastavení matice může přímo ovlivnit vůli nebo předpětí ložiskové sestavy.
