Přípravek na ostření vrtáků 3-19 mm BGS B.3200

Detailní popis produktu

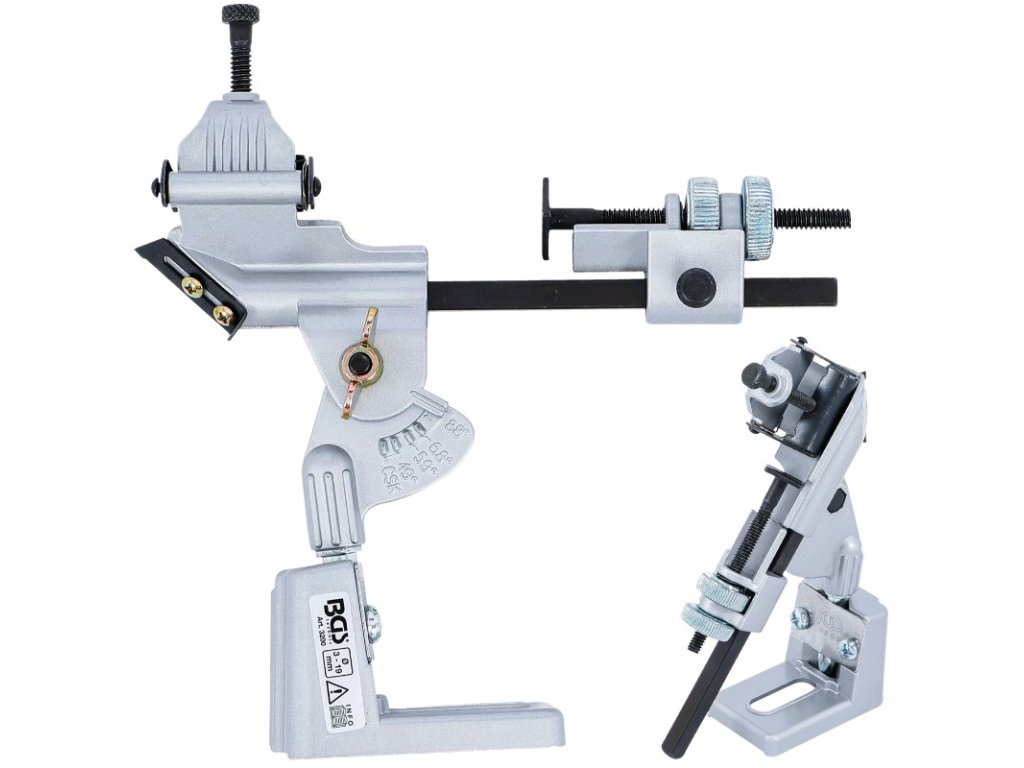

Držák určený pro přesné upnutí - broušení vrtáků o průměrech BGS B.3200

✅Bezpečná, snadná a přesná manipulace s vrtáky v jejich původním profilu.
✅Montáž – nastavení – ostření – hotovo.

- 5 nastavení úhlu broušení: 41° / 49° / 59° / 68° / 88°.
- pro ostření vrtáků o průměru 3 mm až 19 mm
- výchozí nastavení úhlu úchylkoměru
- otočné vřeteno, které usnadňuje broušení obou stran vrtáku
- vhodné pro montáž na pracovní stůl

✅Návod k obsluze
Nastavte úhel broušení šroubem F
- 59° pro normální použití
- 88° pro tenký materiál. aby se zabránilo otěru
- 68° pro malé vrtáky
- 49° pro měkké kovy
- 41° pro zapouštění

1. Povolte upínací šroub B.
2. Povolte nastavitelné šoupátko na čtyřhranném vedení G. Otočte seřizovací šroub D co nejvíce dozadu a zasuňte vrták. Vrták by měl být namontován tak, aby přesahoval okraj C o délku svého průměru. Poté šroub H saní a šroub B mírně utáhněte. (Šroub B mírně utáhněte, aby vrták sotva držel na místě). Ujistěte se prosím, že spirálová část směřuje nahoru C.
3. Namontujte zařízení svisle před brusný kámen (viz nákres). Vrták by měl být umístěn ve spodní polovině kamene, buď vlevo nebo vpravo. (Poznámka: Zařízení musí být volně pohyblivé!). Základnu A zajistěte křídlovým šroubem nebo svorkou tak, aby byl vrták nahoře asi 5 mm od kamene.
4. Dorazový šroub E dostatečně povolte. Uveďte brusný kámen do rotace a pomocí šroubu D pomalu pohybujte vrtákem tak, aby se dotkl kamene. Poté nakloňte zařízení doleva a doprava (cca 60°) a automaticky se dosáhne vhodného broušení. Podle toho, jak hluboko se má vrták brousit. Otáčejte šroubem D pomalu dopředu v intervalech. Pomalu. aby se vrtačka nepřehřála a nespálila.
5. Utáhněte šroub E jako ovládací polohu. Povolte šroub B. vytáhněte vrták a otočte jej. Šroub D zašroubujte zpět a celý proces opakujte znovu, dokud nedosáhnete konce šroubu E.

Výrobce: BGS-Technic, Německo
